A үзгүлтүксүз үйлөтүүчү машинакалыптандыруу станциялары аны кармап, үйлөтүү үчүн жылып жатканда, тынымсыз паризонду чыгарат. Экструдер эч качан токтобойт, бул HDPE жана PP контейнерлери үчүн 0,5 литрден 30 литрге чейинки эң ылдам жол. Үч өзгөрмө сиздин чыгарууңузду орнотот: станциялардын саны, баштын боштуктары жана цикл убактысы. Дагы үч нерсе сиздин чыгымыңызды белгилейт: бир бөлүккө энергия, техникалык тейлөө жана сыныктар. Бул колдонмо эки тарапты камтыйт, биздин машиналардан чыныгы спецификациялар.

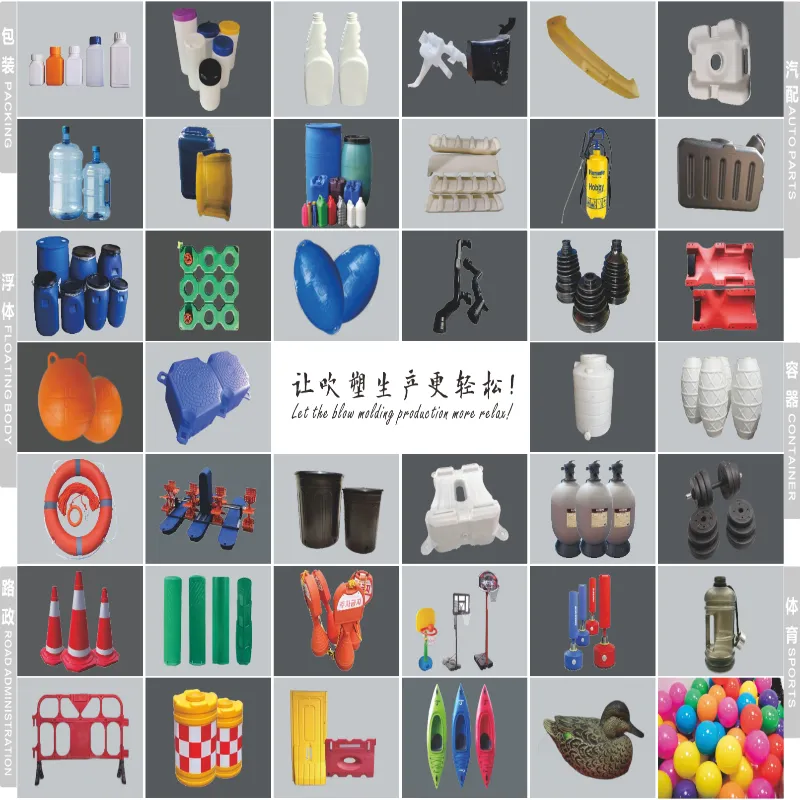

Үзгүлтүксүз экструзия сиз бир күндө кармаган пластик идиштердин көбүн камтыйт. Кир жуугуч бөтөлкөлөр, май куюлган идиштер, банкалар, агрохимиялык таңгактар - дээрлик бардыгы ушул сыяктуу машиналардан чыгат.
Деталдардын алдында бир тактоо. Таза PET суу бөтөлкөлөрү ар кандай машиналарда башка процесстен, инъекциялык стрейч менен үйлөтүүдөн келет. Бул колдонмо HDPE, PP, PVC жана PA үчүн үзгүлтүксүз экструзия үйлөтүүнү камтыйт. Сиздин продукт PET суусундук бөтөлкө болсо, биздин жабдууларүзгүлтүксүз машина диапазонужетишпейт.
Машина конфигурациялары: калыптар парисон менен кантип жолугушат
Ар бир үзгүлтүксүз машина бир эле маселени чечет. Паризон токтобой агып турат, ошондуктан көк ага келип, жабылып, үйлөп, кийинки октун алдында тазалап чыгышы керек. Машина муну кантип жасайт, конфигурацияны аныктайт.
Калыпты жылдыруучу машиналаркалыпты горизонталдуу түрдө парисонго алып барыңыз. Куруу жөнөкөй, далилденген жана үнөмдүү. Ал 2-15 литрлик идиштерди камтыйт.
Ийри колдуу машиналаркалыпты жаа аркылуу сермеп, жолду кыскартып, циклди тездетет. Алар ошондой эле 1 6 катмар үчүн ко-экструзия баштарын алып. Бул жогорку өндүрүштүк жана катмарлуу бөтөлкөлөр үчүн класс болуп саналат.
Андан кийин станциялардын саны келет.Жалгыз станция (L)бир калыптын топтомун иштетет.Кош станция (D)бир экструдер эки калыпты иштетет, ошондуктан бир жагы соксо, экинчиси чыгып кетет.
| Конфигурация | Контейнер диапазону | үчүн мыкты | Соодалоо |
|---|---|---|---|
| Калыпталуучу, жалгыз станция | 2–15 л | Жөнөкөй көлөмдөр, тез-тез товар алмаштыруу | Ар бир машинанын эң аз өндүрүмдүүлүгү |
| Калып ташуучу, кош станция | 2–15 л | Бир продукт үй-бүлөдө жогорку көлөмү | Жогорку наркы; туруктуу суроо-талап керек |
| Ийилген кол, жалгыз станция | 5–30 л | Ылдамдык, катмарлуу дубалдар, чоңураак банкалар | Жогорку энергия тартуу |
| Ийилген кол, кош станция | 5–30 л | Максималдуу чыгаруу, көлөмү боюнча көп катмарлуу | Эң жогорку капитал жана кабат аянты |
Өсүмдүк туура, эрте текшерилген:аткарардан мурун төрт нерсени ырастаңыз: машинанын изи менен полдун мейкиндиги, штамптын башы жана бункер жүктөгүч үчүн шыптын бийиктиги, туташкан жүк үчүн үч фазалуу кубаттуулук жана муздатылган суунун сыйымдуулугу. Машинанын салмагы 2 литрлик бир станцияда 2,5 тоннадан 30 литр ийри колдуу эки станцияда 28,5 тоннага чейин өзгөрөт, ошондуктан полдун жүктөлүшүн да текшериңиз.
Америкалык сатып алуучулар дагы бир эрте текшерүүнү кошушу керек. Тамак-аш, суусундук же фармацевтикалык байланыш үчүн контейнерлер чайырыңызды жана ар кандай кайра майдалоо саясатын калыптандыруучу FDA материалдарынын талаптарын алып келет. Кайра иштетилген мазмундун эрежелери да абалына жараша өзгөрүп турат жана тез-тез өзгөрүп турат, андыктан чайыр спецификациясын бекитүүдөн мурун продукт категориясына учурдагы талапты ырастаңыз.
Өндүрүш көрсөткүчтөрү: саатына бөтөлкөлөргө айландыруу
Ар бир каталог чыгаруу номерин басып чыгарат. Туура окуңуз, болбосо жеткирүү боюнча ашыкча убада бересиз.
Бул сандар көрсөтүп тураткургак цикл— станок толук ылдамдыкта бош иштеп жатат, пластмасса жок, муздабайт. Аларды машиналарды адилеттүү салыштыруу үчүн колдонуңуз. Аларды эч качан өндүрүштүк прогноз катары колдонбоңуз.
Бул жерде биздин үзгүлтүксүз диапазонубуздагы кургак циклдин чыныгы көрсөткүчтөрү, аларды башкарган спецификациялар.
| Модел | Макс контейнер | Кургак цикл | Кысуу | Бурама | HDPE кубаттуулугу | Орт. энергия |
|---|---|---|---|---|---|---|
| KGB2L | 2 Л | 600 даана/саат | 40 кН | 50 мм, L/D 25 | 30 кг/саат | 12–18 кВт |
| KGB2D | 2 Л | 600 × 2 | 40 кН | 60 мм, L/D 25 | 55 кг/саат | 12–18 кВт |
| KGB5L | 5 Л | 500 даана/саат | 65 кН | 60 мм, L/D 25 | 55 кг/саат | 16–25 кВт |
| KGB5D | 5 Л | 500 × 2 | 65 кН | 70 мм, L/D 25 | 80 кг/саат | 16–25 кВт |
| KGB15L | 15 Л | 450 даана/саат | 165 кН | 75 мм, L/D 25 | 100 кг/саат | 25–34 кВт |
| KGB15D | 15 Л | 450 × 2 | 165 кН | 90 мм, L/D 25 | 120 кг/саат | 25–34 кВт |
| KGH15L | 15 Л | 500 даана/саат | 200 кН | 80 мм, L/D 25 | 150 кг/саат | 40–50 кВт |
| KGH15D | 15 Л | 500 × 2 | 200 кН | 90 мм, L/D 25 | 180 кг/саат | 40–50 кВт |
| KGH30L | 30 Л | 450 даана/саат | 300 кН | 90 мм, L/D 25 | 180 кг/саат | 70–80 кВт |
| KGH30D | 30 Л | 450 × 2 | 300 кН | 100 мм, L/D 25 | 300 кг/саат | 70–80 кВт |
Эми ал сандарды өндүрүштүк планга айландырган математика.
Эки эреже бул кемсинтүүнү чынчыл кылат. Калың дубалдар жай муздайт, ошондуктан оор бөлүктөрү жеңилдерге караганда катуураак төмөндөйт. Ал эми алмаштыруулар цикл-убакыт санында эч качан көрүнбөгөн сааттарды жешет.
Орнотуудан кийин өзүңүздүн дератыңызды өлчөңүз. Кургак циклди ырастоо үчүн машинаны бош иштетиңиз, андан кийин толук өндүрүш нөөмөтүн иштетиңиз жана жакшы бөлүктөрүн сааттарга бөлүңүз. Бул катыш сиздин пландоо фактору болуп калат жана процесс жөнгө салынгандан кийин ал туруктуу бойдон калат.
Машинаны эле эмес, сызыкты дал келтириңиз:үйлөтүүчү форманын көлөмүн өзүнчө эмес, толтуруу сызыгыңызга салыштырыңыз. Сиздин толтургучтан ашкан машина инвентаризацияны жана полдун башаламандыгын түзөт. Сатып алуудан мурун пландалган бөлүктөрүңүздү саатына нөөмөт сааттары боюнча көбөйтүңүз, ар бир кутуга бөтөлкөлөргө бөлүңүз жана бул санды ылдый агымдагы корпусуңузга жана паллет өткөрүү жөндөмдүүлүгүнө салыштырыңыз.
Материалдар жана бөлүктөрдүн дизайны
Үзгүлтүксүз экструзия PE, PP, PVC жана PA иштейт. HDPE бөтөлкөлөрдүн көбүн көтөрөт жана джерри иштей алат жана анын кечиримдүү иштетүү терезеси эмне үчүн бул категорияда үстөмдүк кылып жатканын түшүндүрөт.
Бурама чыныгы ишти кылат. Анын диаметри жана узундук-диаметрдин катышы машинанын саатына канча чайыр эрээрин жана башка эч нерседен мурун өндүрүштү жаап коёт. Биздин машиналар L / D 25 боюнча 50 100 мм бурамалар чуркайт, баррельде 3-5 жылытуу зоналары жана 3 × 5-тен 3 × 8ге чейинки жылытуу бөлүктөрү өлүү башында.
| Материал | Типтүү продуктылар | Эмне көрүү керек |
|---|---|---|
| HDPE | Кир жуугуч бөтөлкөлөр, банкалар, мотор майы үчүн кумуралар, сүт азыктары | Абдан кечиримдүү. Эрүү индексин бир бөлүгүнүн салмагына дал келтирүү — чоңураак бөлүктөр үчүн төмөнкү MFI |
| PP | Ысык толтурулган жана жогорку температурадагы таңгак | кайра иштетүү терезеси тар; жай муздайт, ошондуктан циклдер узартылат |
| PVC | Ачык бөтөлкөлөр, атайын химиялык таңгак | Жылуулукка сезгич. Ал ысык отурса начарлайт; ар кандай токтотуу алдында тазалоо |
| Кайра майдалоо аралашмалары | Көпчүлүк продуктылар боюнча чыгымдарды азайтуу | контролдонуучу катышта аралаштыруу; булганган кайра майдалоо эритмеге тактарды ташыйт |
Бөлүк дизайны машина жеңе албаган чектөөлөрдү белгилейт. Deep undercuts чымчым менен күрөшөт. Курч бурчтар парисон эң көп созулган дубалды жукартат. Туткалар таза калыпталуу үчүн өлчөмдүн башынын диаметри жетиштүү болушу керек — биздин баштар бир калыптуу моделдерде 90-220 мм.
Форманы кесүүдөн мурун чиймени жеткирүүчүңүзгө алып келиңиз. Биздин тажрыйбабыз боюнча, дубалдын калыңдыгы боюнча даттануулар машинанын жөндөөсүнө эмес, долбоорлоо чечимине негизделет — жана чиймедеги бир саат бир нече жума сыноо жана каталардын алдын алат.
Катмарлар көбүрөөк параметрлерди ачат. Ко-экструзия башы түстүү териди, тунук көрүнүш тилкесин же көмүлгөн кайра иштетилген өзөктү кошот - бардыгы бир эле кадрда. Биздин ийри-кол машиналары толугу менен капталган 1 6 катмары иштейткөп катмарлуу жол көрсөткүч.
Автоматташтыруу, башкаруу жана энергия
Контролдук стек сапаттын сменалар боюнча сакталышын чечет. Ар бир жеткирүүчүдөн ичинде эмне бар экенин сурап, сын атоочторду эмес, ысымдарды күтүңүз.
Биздин машиналар Mitsubishi PLCs, MOOG servo control, Weinview HMIs жана OMRON, Schneider жана GEFRAN компоненттерин иштетет. Программаланган дубалдын калыңдыгын контролдоо бөлүктүн керек болгон жерине материалды коюп, керексиз жерине алып чыгып, атуу аркылуу калыптын боштугун өзгөртөт.
Линияны интеграциялоо үчүн үч конкреттүү суроону бериңиз: PLC MES же SCADA туташуусу үчүн кайсы протоколдорду көрсөтөт, сигналдар структураланган маалымат катары экспорттойбу жана жеткирүүчү алыстан диагностика сунуштайбы. Биз IoT алыстан мониторингин камсыздайбыз, ошондуктан биздин инженерлер машинаны реалдуу убакыт режиминде текшерип, өндүрүштү токтотконго чейин көйгөйлөрдү белгилей алышат.
Энергетика өзүнүн анализине татыктуу. Үч жүк үстөмдүк кылат: баррель жылытуу, кыймылдаткыч системасы жана муздатуу. Жогорудагы таблицада моделдер боюнча орточо керектөө көрсөтүлгөн жана муздаткыч суу машинанын өлчөмүнө жараша 50-180 л/мүнөт.
Жеткирүүчүлөрдү саат сайын лотерея боюнча эмес, ошол бөлүк боюнча салыштырыңыз. Тезирээк машина ошол эле киловатттарды көбүрөөк бөтөлкөлөргө таратат, бул көбүнчө жогорку рейтингдеги машинаны арзаныраак иштетет.
Жашоо циклинин экономикасы: машинага ээ болуу үчүн эмне керек
Сатып алуу баасы бир төлөм болуп саналат. Ээлик он жылга созулат. Беш фактор капиталдык чыгымды, төртөө операциялык чыгымды шарттайт.
| Чыгым айдоочусу | Категория | Эскертүүлөр |
|---|---|---|
| Машинанын өлчөмү жана станциялардын саны | Капитал | Эң чоң жалгыз өзгөрмө |
| Кабат саны | Капитал | Ар бир катмар экструдер жана баштын татаалдыгын кошот |
| Калыптар жана көңдөйлөр | Капитал | Адатта, өзүнчө келтирилген - алар үчүн бюджет |
| Төмөнкү автоматташтыруу | Капитал | Дефлештирүү, агып чыгууну текшерүү, өткөрүү |
| Энергия | Иштеп жатат | Жогорудагы ар бир бөлүктүн сүрөтүн колдонуңуз |
| Эмгек | Иштеп жатат | Автоматташтырылган өчүрүү жана иштетүү менен кескин түшөт |
| Сыгып, кайра майдалаңыз | Иштеп жатат | Кайра иштетүү циклин жабуу сиз төлөгөн жаркты калыбына келтирет |
| Запастык бөлүктөр жана тейлөө | Иштеп жатат | Жыл сайын бюджет; тез кийүүчү буюмдарды сайтка камдоо |
Өзүңүздүн өзүн актоо моделиңизди жалпы эмес, дельта боюнча түзүңүз. Жаңы линияны бүгүн иштеткениңиз менен салыштырыңыз: саатына бөлүкчөлөр алынган, эмгек сааттары үнөмдөлгөн, сыныктар кыскарган, бөлүккө энергия өзгөргөн. Станоктун жана шаймандардын баасын ошол жылдык кирешеге бөлүңүз, ошондо сизде сатуучунун эмес, өзүңүздүн саныңызда актоо мөөнөтү болот.
Тейлөө жана бузулуу режимдери
Иштөө убактысы ийгиликтен эмес, графиктен келип чыгат. Үч баскычтагы ишти пландаштырыңыз.
| Интервал | Tasks |
|---|---|
| Күнүмдүк | Калыптын жылыткычтарын жана температурасын текшерүү; чымчып турган жерди тазалоо; муздатуу суунун агымын жана басымын текшерүү |
| Апта сайын | Кысуучу беттерди жана төөнөгүчтөрдү текшерүү; серво жана гидравликалык басымды текшерүү; дрейфтин сыныктарын карап чыгуу |
| квартал сайын | аткаруу диагностикасын иштетүү; майлоо системасын текшерүү; маанилүү компоненттерди калибрлөө |
| Жыл сайын | Бурама жана баррлдин эскиришин текшерүү; тетиктин башын тейлөө; запастык тетиктердин толук запастарын карап чыгуу |
Кадимки бузулуу режимдери үлгүлөрдү карманышат: эскирген чымчылып калган четтери базалык ширетүүнү алсыратат, жылыткычтын дрейфтик зоналары дубалдын бөлүштүрүлүшүн өзгөртөт жана бүдөмүк кысуучу беттер жаркырап пайда болот. Ар бири биринчи бөлүгүндө кемчилик катары көрүнөт.
Оператордук окутуу ар кандай запастык бөлүктөргө караганда тезирээк кайтарылат. Жабдуучуңуз эмнени камтыганын ырастаңыз жана орнотуу сиздин жергиликтүү коопсуздук талаптарыңызга ылайык машинаны кайтаруу жана кулпулоо процедураларын камтыганын ырастаңыз — АКШда, бул линия өндүрүштү иштете электе кол коюлган OSHA шайкештигин билдирет.
Кепилдик жөнүндө жазуу жүзүндө сураңыз:Биздики сиздин заводуңузга келгенден тартып бүт машинада бир жыл иштейт, анын ичинде MOOG дубалдын калыңдыгын контролдоочу жана серво моторлор сыяктуу негизги компоненттери эки жылга созулат. Кайсы бир камсыздоочудан алардын кепилдиктери эмнелерди камтый турганын, ага эмнелер кирбейт жана запастык бөлүктөр өлкөңүзгө канчалык тез жетээрин сураңыз.
Конфигурацияңызды тандоо
Бул тартипте иштөө: контейнердин көлөмү жана материалы машина классын тарытат, жылдык көлөм бир же кош станцияны чечет, ал эми катмар талаптары көгөргөн же ийилген колду чечет. Андан кийин боштуктар өндүрүштү болжолуңузга чейин масштабдашат.
Биздинбеш кадам тандоо колдонмоошол өлчөмдүү жолду майда-чүйдөсүнө чейин басып жүрөт. 30 литрден жогору контейнерлер үчүн парисон үзгүлтүксүз экструзия үчүн өтө оор болуп, чечим аккумулятордук машиналарга өтөт - биздин капталган.аккумулятор vs үзгүлтүксүз салыштыруу.
Көп берилүүчү суроолор
Үзгүлтүксүз үйлөтүүчү машина деген эмне?
Үзгүлтүксүз үйлөгөн формалоочу машина паризон деп аталган эриген пластмассадан тынымсыз түтүктү чыгарат, ошол эле учурда бир же эки калыптоочу станция аны кармап, жабуу жана бөлүктү үйлөтүү үчүн кирип кетет. Экструдер эч качан токтобойт. Бул HDPE, PP жана PVC түрүндөгү чакан жана орто контейнерлерге - бөтөлкөлөргө, банкаларга жана майлоочу таңгактарга ылайыктуу. Чоң тетиктер анын ордуна аккумулятордук машиналарды колдонушат, анткени көктүн жабылышынан мурун оор асма паризон созулат.
Цикл убактысынан жана боштуктардан саатына бөтөлкөлөрдү кантип эсептесем болот?
Станциянын саны боюнча бир өлүү башына боштуктар боюнча саатына циклдерди көбөйтүү. Кош станцияда 2 боштук башы менен саатына 600 кургак цикл менен эсептелген машина теориялык жактан саатына 2400 даанага жетет. Андан кийин муздатуу, иштетүү жана алмаштыруу үчүн реалдуу дератацияны колдонуңуз, анткени каталог рейтингдери машинанын велосипединин бош экенин көрсөтүп турат. Азайтылган сан боюнча кубаттуулукту пландаштырыңыз.
Кайсы материалдар үзгүлтүксүз үйлөтүүчү формада иштейт?
HDPE, PP, PVC жана PA үзгүлтүксүз экструзия үйлөтүүчү машиналарда жакшы иштейт. HDPE бөтөлкө жана банка өндүрүшүндө үстөмдүк кылат. Бураманы материалга дал келтириңиз: катуураак сорттор көбүрөөк эрүү жөндөмдүүлүгүн талап кылат, ошондуктан буроонун диаметри жана узундук-диаметр катышы маанилүү. Таза PET суусундук бөтөлкөлөрү башка процессти - инъекциялык стрейч менен үйлөтүүнү - жана ар кандай машиналарды колдонушат.
Үзгүлтүксүз үйлөтүүчү машина канча энергияны колдонот?
Машинанын өлчөмү менен орточо энергия керектөө таразалары. Kinggle үзгүлтүксүз машиналар 2 L классында 12-18 кВт, 5 L классында 16-25 кВт, 15 L классында 25-34 кВт жана жогорку ылдамдыктагы ийри колдуу моделдерде 40-80 кВт иштейт. Жөнөтүүчүлөрдү бир саатка эмес, бүтүргөн бөлүккө энергия боюнча салыштырыңыз, анткени ылдамыраак машина бир эле тартууну көбүрөөк бөлүктөргө таратат.
Үзгүлтүксүз үйлөтүүчү линия кандай тейлөөнү талап кылат?
Күнүмдүк, жумалык жана кварталдык иштерди пландаштырыңыз. Күнүмдүк: калемпирдин жылыткычтарын текшериңиз, чымчылып калган жерди тазалаңыз, муздаткыч суунун агымын текшериңиз. Апта сайын: кысуучу беттерди жана гидравликалык же серво басымды текшериңиз. Чейрек сайын: аткаруу диагностикасын жүргүзүү, майлоо системасын текшерүү жана маанилүү компоненттерди калибрлөө. Тез эскирүүчү тетиктерди жеринде сактаңыз, анткени жетишпей калган тетик инвентаризацияга караганда токтоп турган убактарда кымбатка турат.
Кийинки кадам сиз турган жериңизден көз каранды
Контейнериңиздин чоо-жайын жөнөтүңүз - көлөмү, материалы, дубалдын калыңдыгы, максаттуу өндүрүшү - жана биздин инженерлер сахнаңызга туура жол менен жооп беришет:
- Жаңы продуктуну сынап жатасызбы?Биз баштапкы конфигурацияны сунуштайбыз жана сиздин бөлүгүңүздү үлгү сынагында иштетебиз.
- Кубаттуулукту кошуп жатасызбы?Биз сиздин толтуруу сызыгыңызга каршы чыгуу математикасын курабыз жана дал келген моделди келтиребиз.
- Эскирген машинаны алмаштыруубу?Биз энергияны бир бөлүккө салыштырып, учурдагы линияңызга салыштырабыз, андыктан кайтарым сиздин сандарыңыздан келет.
Ар бир цитата моделди, компоненттерди, соода шарттарын жана жеткирүү убактысын атайт — кадимки моделдер 30дан 40 күнгө чейин иштейт, ыңгайлаштырылган куруу 60тан 120 күнгө чейин. карап чыгуутолук үзгүлтүксүз машина диапазонуномерлериңизди чогултуп жатканда.
Конфигурацияны жана баасын суроо →Үзгүлтүксүз үйлөтүүчү калыптоо машинасы өз ордун ритм аркылуу ээлейт - эч качан токтобогон экструдер, калыптарды кармап туруу жана толтургучка ылайыкталган сызык. Конфигурацияны, көңдөйлөрдүн санын жана кыскартуу укугун алыңыз, жана өндүрүштө чыгарылган математикалык көрсөткүч. Моделдерди жана техникалык мүнөздөмөлөрдү караңызүзгүлтүксүз үйлөтүүчү машина диапазону.
