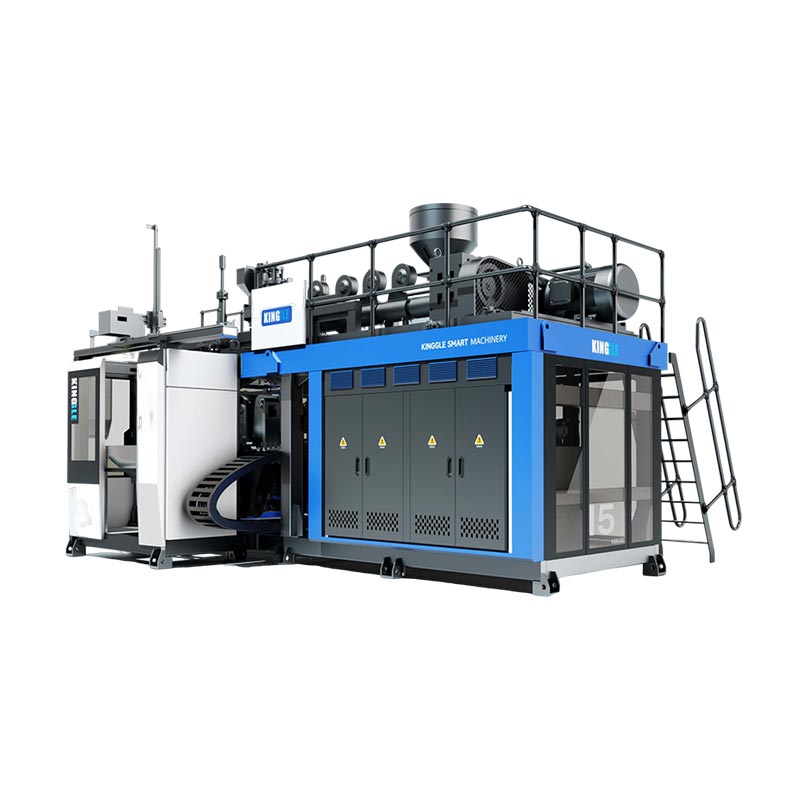

KGB200L/LP бул Kinggle компаниясынын 220L кош шакектүү химиялык барабандар үчүн 250L классындагы аккумуляторду үйлөтүүчү платформасы. Жумушчу долбоор калыптоо машинасынан да көптү талап кылат. Ал ошондой эле бекитилген барабан спецификациясы, дал келген HMWHDPE, калып жана муздатуу дизайны, паризондук программа, алып чыгуу жана өчүрүү, агып чыгууну текшерүү, сапатты текшерүү жана заводду кабыл алуу планын талап кылат.
Химиялык барабан линиясын даяр пакеттен артка карай пландаштыруу керек. барабан арналган мазмунду кармап турушу керек. Ал аныкталган иштетүү жана транспорттук сыноолордон өтүшү керек. Анын жабылышы, дубал картасы жана өндүрүштүк жазуулар көзөмөлгө алынышы керек. Бир гана тез кургак цикл булардын эч бирин далилдей албайт.
Бул жол бир барабанды толук уяча аркылуу ээрчийт. Ал жарыяланган машина маалыматтарын долбоордун киришинен бөлөт. Ошондой эле өндүрүштүк сыноо учурунда кандай натыйжалар далилдениши керектигин көрсөтөт.
- Барабан чиймесин, жабууну, материалды, таза салмакты жана дубал картасын тоңдуруңуз.
- Даяр салмакты бардык кыркууну кошкондо, жалпы паризондук массага айландырыңыз.
- Башты, паризондук программаны, көктү жана муздатууну критикалык зонага шайкеш келтириңиз.
- Циклдин бир бөлүгү катары иштетүү, өчүрүү жана текшерүүнү аныктаңыз.
- Бекитилген чайыр, өндүрүш орнотуулары жана өлчөнгөн өтүү критерийлери менен линияны кабыл алыңыз.
Толук 220L химиялык барабан клеткасы эмнени камтыйт
Машина көңдөй денени түзөт. Клетка кайталануучу, кабыл алынган барабандарды жасайт. Бул айырмачылык сатып алуу тизмесин өзгөртөт. Ошондой эле инженерия учурунда берилген суроолорду өзгөртөт.
Жогорку агымдагы жабдуулар чайырды сактоону, ташууну, кургатууну же формула талап кылган учурда аралаштырууну камтышы мүмкүн. Түстүү жана кошумчаларды дозалоо контролдонуучу рецепттерди талап кылат. Кайра майдалоо үчүн аныкталган булак, бөлүкчөлөрдүн абалы жана уруксат берилген катыш керек. Бул нерселер экструдерге эмне жетээрин аныктайт. Туруксуз тоют туруктуу паризонду бере албайт.
Негизги уячада экструдер системасы, аккумулятордун башы, кысуу бирдиги, калып, үйлөтүүчү төөнөгүчтөр же ылдый үйлөтүүчү түзүлүш, гидравликалык система жана башкаруу элементтери бар. КинглдикиKGB200L/LP продукт бетиошондой эле жарыяланган сыпаттамада MOOG 100 жоондугу контроллерин, роботтун колун жана түбүн үйлөө системасын көрсөтөт. Акыркы буйрук так берилген версияларды аныктоо керек.
Форма ачылганда ылдыйкы иштер башталат. Ысык барабанды контролдонуучу алып салуу керек. Үстүңкү жана астыңкы жаркырагыч мөөр беттерине зыян келтирбестен кесилиши керек. Ачылууларды иштетүү же бүтүрүү керек болушу мүмкүн. Жабуулар тууралоону талап кылышы мүмкүн. Ар бир кабыл алынган барабан макулдашылган өлчөмдөрүн, салмагын, дубалын жана агып кетүүсүн текшерүүнү талап кылат.
Муздатуу жабдуулары, кысылган аба, материал менен иштөө, тримдерди чогултуу жана коопсуз жетүү бул камеранын тегерегинде отурат. Лаборатория же сапаттуу аймак анын сыртында отурушу мүмкүн. Бул аймак узак сыноолорду, сакталган үлгүлөрдү жана рекорддук текшерүүлөрдү жүргүзөт.
Толук масштаб ошондой эле ар бир чекти атайт. Көк муздаткычты ким берет? Компрессор менен ресиверди ким камсыз кылат? Коргоочу роботту ким байланыштырат? Агып кетүүнү текшергичти ким камсыздайт? Эгерде чектин ээси жок болсо, анда ал көп учурда баштоо кечигүүсүнө айланат.
Акыркы конфигурацияны тандоодон мурун барабан спецификациясын бекитиңиз
"220 литр барабан" деген сөз толук спецификация эмес. Эки барабан номиналдык көлөмдү бөлүшө алат, бирок процесстин башка шарттарына муктаж. Жабык баштуу кош шакектүү барабанда ачык баштуу дизайнга караганда моюндары жана башкаруу зоналары ар кандай болот. Жабуу системасы, мазмуну жана транспорттук маршруту да тестирлөөгө таасирин тийгизет.
Башкарылган чиймеден баштаңыз. Жалпы өлчөмдөрдү, номиналдык жана көлөмдүү кубаттуулукту, тешиктерди, жабуу деталдарын, коңгуроолорду, шакекчелерди, туткаларды жана энбелгилердин аймактарын камтыйт. Ажыратуу сызыгын белгилеп, чымчып алыңыз. Толтуруу, паллеттөө, стоктоо же капкактарды тууралоого таасир этүүчү ар бир өлчөмдү аныктаңыз.
Дубалдын калыңдыгы боюнча номерленген картаны кошуңуз. Карта үстүнкү шакекче, ийин, каптал, төмөнкү шакек, негиз, моюн жана чымчым жерлерди камтышы керек. Бир орточо дубал саны чайыр кантип бөлүштүрүлөт көрсөтө албайт. Kinggle баракчасында анын жарыяланган 200L тиркемеси үчүн 3,5-4 мм тизмеленген. Аны бекитилген дубал картасынын ордуна эмес, атайын баракча катары колдонуңуз.
Таза калыптанган салмакты жазыңыз. Өзүнчө чогулган жабууларды камтыбаңыз. Андан кийин үстүнкү жаркыраган, ылдыйкы куйрук, моюн сыныктары жана башка кыркылган материалды баалаңыз. Бул жалпы паризондук максатты түзөт. 12 кг даяр барабанга 12 кгдан жогору атуу керек болушу мүмкүн, анткени процесс ошондой эле алынуучу материалды түзүшү керек.
Белгиленген мазмун файлга таандык. тыгыздыгын, илешкектүүлүгүн, толтуруу температурасын, буу басымын, химиялык шайкештик талаптарын жана күтүлгөн сактоо убактысын кошуу. Сатып алуучу барабан жөнгө салынган кооптуу жүктөрдү алып жүрөрүн да айтышы керек. Бул жооп текшерүү жолун өзгөртөт.
Кинглдикисатуу процессисүрөттөрдү, чиймелерди, салмагын, өлчөмүн, материалды, калыңдыгын, күнүмдүк чыгарууну жана химиялык туруктуулукту сурайт. Бул киргизүүлөр кайра карап чыгуу менен башкарылуучу барабан досьеси болушу керек. Котировка, калыптын дизайны жана кабыл алуу планы бардыгы бир эле кайра карап чыгууну көрсөтүшү керек.
KGB200L/LP жарыяланган маалыматтарды бир дал келген топтом катары окуңуз
KGB200L/LP баракчасы пайдалуу баштапкы конвертти камсыз кылат. Ал 250 л максималдуу контейнер классын, 39 т машинаны жана ачык жабылуучу стационардык түзүлүштү аныктайт. Ошондой эле анда 760 кН кысуу күчү, 1300 х 1500 мм бланка жана 1100 х 1700 мм максималдуу калыптын өлчөмү көрсөтүлгөн.
Коомдук экструзия үстөл 32 L / D катышы менен эки 100 мм бурамалар көрсөтөт. Жарыяланган HDPE эритүү кубаттуулугу бир бурама 180 кг / ч болуп саналат. Таблицада ошондой эле 25 л аккумулятордун жана 18 кг PE аккумуляторунун салмагынын маалымдамасы келтирилген. Бул машина-бет баалуулуктары. Алар белгилүү бир барабанды, чайырды же циклди дал келген сыноосуз далилдешпейт.
| Жарыяланган KGB200L/LP нерсе | Вебсайттын мааниси | Долбоор дагы эмнени текшериши керек |
|---|---|---|
| Максималдуу контейнер сыйымдуулугу | 250 л | Иш жүзүндө көк, атуу суроо-талап, геометрия жана алып салуу жолу |
| Машинанын көлөмү жана салмагы | 9,5 x 4,1 x 6,5 м; 39 ч | Кызматтык жол-жоболоштуруу, пайдубал, транспорт бөлүү жана көтөрүү планы |
| Кысуучу күч | 760 кН | Болжолдонгон аянт, сокку басымы, чымчым жүктөө жана маржа |
| Калыптын максималдуу өлчөмү | 1100 x 1700 мм | Толук көк конверт, шлангдар, коллекторлор жана кыймылдуу бөлүктөр |
| Форма калыңдыгы | 810 - 950 мм | Жабык калыптын стек жана пластинка интерфейсинин чийме |
| Бурама жана L/D | 100 мм x 2; 32 L/D | Тартиптүү катмар архитектурасы, чайыр классы жана түс системасы |
| Жарыяланган HDPE эритмесинин кубаттуулугу | 180 кг/саат x 2 | Бекитилген HMWHDPE формуласы менен туруктуу өндүрүш |
| Аккумулятор | 25 л; 18 кг PE маалымдамасы | Гросс паризондук масса, резервдик жана программаланган профиль |
| Абаны үйлөт | 0,8 МПа; 1,8 м³/мин | Керектүү абанын сапаты, эң жогорку агымы, кабыл алгыч жана машинадагы басым |
| Муздатуу суу | 0,3 МПа; 120 л/мин | Берүү температурасы, кайтаруу температурасы, сапаты жана жылуулук жүк |
| Жарыяланган күч маалымдамасы | Орточо 70-80 кВт | Өлчөө чеги, продукт, орнотуулар жана өндүрүш абалы |
Барак ошондой эле 300 даана/саат "Чыгуу (кургак цикл)" катары көрсөтөт. Бул химиялык барабандар үчүн өндүрүштүк эмес. Бул кургак машина кыймылынын шилтемесин сүрөттөйт. Ошол эле бетте өзүнчө анын химиялык-баррель колдонуу үчүн саатына 17 20 барабан жарыялайт. Эки энбелгисин тең сактаңыз.
Туура кабыл алуу максаты өзүнчө сан эмес. Ал бекитилген өндүрүш шарттарында макулдашылган убакытка барабандар кабыл алынат. Чуркоо экструзияны, үйлөөнү, муздатууну, алып чыгууну, кыркууну, текшерүүнү жана эсептелген токтотууларды камтышы керек.
Байланышкан топтордогу маалыматтарды окуу. Көктүн өлчөмдөрү ачылуучу соккуга жана алып салуу жолуна тиешелүү. Аккумулятордун массасы дүң ок массасына жана чайырга таандык. Аба агымы машинадагы басымга тиешелүү. Бир чоң маани клетканын башка жериндеги алсыз дал келүүнүн ордун толтура албайт.
Эмне үчүн /LP суффикс цитатадан жок болбошу керек
Kinggle учурда эки окшош продукт беттерин жарыялайт. Алардын бири KGB200L/LP адистештирилген химиялык баррель платформасын атайт. Башкалары KGB200L 220 литрлик пластик барабан машинасын аташат. Алардын жалпы 250L классы моделдердин аталыштарын алмаштыра албайт.
KGB200L/LP баракчасында 39 т машина жана эки 100 мм бурамалар көрсөтүлгөн. Анын сүрөттөлүшү эки катмарлуу аккумулятордун башына негизделген. KGB200L барагында 36 т машина жана бир 120 мм бурамасы келтирилген. Бул HDPE үчүн 320 кг/саат жарыялайт. Эки барак тең бирдей кенен калыптын конвертин жана 760 кН кысуучу шилтемени көрсөтөт.
Бул айырмачылык жөн гана кубаттуулукту эмес, архитектураны көрсөтөт. Эки экструдердик схема иреттелген катмар түзүмүн же материалды бөлүүнү колдой алат. Жалгыз экструдер схемасы башка эритүү жолун тейлейт. Ар бир катмардын так функциясы дагы эле жазылган процесс диаграммасын талап кылат. Эч качан эки экструдер автоматтык түрдө талап кылынган тосмону, кайра иштетилген мазмун түзүмүн же түстүү түзүлүштү түзөт деп ойлобоңуз.
KGB200L/LP коомдук позициялоо
Адистештирилген 220L кош шакек химиялык-барабан платформа. Баракта эки 100 мм бурамалар, эки катмарлуу баштын сүрөттөлүшү жана 39 т машинанын салмагы көрсөтүлгөн.
KGB200L коомдук позициялоо
220 литр пластик барабан машина. Баракта бир 120 мм бурама, 320 кг/саат HDPE эритмесинин кубаттуулугу жана 36 т машинанын салмагы көрсөтүлгөн.
Сатып алуу буйругу толук моделди, кайра карап чыгууну жана конфигурацияны камтышы керек. Процесс агымынын чиймесин тиркеңиз. Ар бир экструдер, мотор, бурама, баш өтмөк жана контроллер тизмеси. Ар бир үзүндү кайсы материалдан берерин көрсөт. Эгерде катмар катышы көзөмөлдөнсө, анын иштөө диапазонун жана текшерүү ыкмасын аныктаңыз.
Бул көзөмөл эки тарапты коргойт. Сатып алуучу пландаштырылган архитектураны алат. Жеткирип берүүчү туруктуу техникалык максатты алат. Ал ошондой эле запастык бөлүктөрдүн тизмелерин, электр чиймелерин жана орнотулган машинага шайкеш келтирилген операторду үйрөтөт.
HMWHDPEди жалпы энбелги эмес, өндүрүштүк каражат катары башкарыңыз
Kinggle колдонмосунун шилтеме аттары HMWHDPE. Акроним жогорку молекулярдык жогорку тыгыздыктагы полиэтиленди сүрөттөйт. Бул так бир классты аныктабайт. Барабандын иштеши тандалган чайырдан, формуладан, иштетүү тарыхынан жана таңгак дизайнынан көз каранды.
Бекитилген материалдык файлда жеткирүүчүнүн аты жана классы көрсөтүлүшү керек. Материалдык маалымат баракчасын, түстүү мастер-батчты, кошумчаларды жана өзгөртүүнү көзөмөлдөө эрежелерин кошуңуз. Кирүүчү лоттор кантип аныкталганын жазыңыз. Эгер альтернативалуу класска уруксат берилсе, ал кадимки өндүрүшкө кире электе бекитүү сынагын айтыңыз.
Кайрадан өз эрежеси керек. Процесс учурундагы таза тримди колдонуудан кийин кайра иштетилген материалдан бөлүңүз. Уруксат берилген булакты, даярдоону, бөлүкчөлөрдүн өлчөмүн, сактоону жана аралашма катышын аныктаңыз. Жаргылчак же конвейер токтогондо операторлор кандай жооп кайтарарын жазыңыз. Рецепт экранындагы пайыздын мааниси аз болсо, эгер иш жүзүндө канал агымы көзөмөлдөнбөсө.
Нымдуулук, булгануу жана майдалар азыктандыруу же бетинин сапатын бузушу мүмкүн. Материалдык температура жана жапырт жүрүм-туруму да калыбына келтирүүнү өзгөртө алат. өндүрүштүк сыноо учурунда реалдуу системаны текшерүү. Чайыр белгиленген бункер, блендер, конвейер жана кайра майдалоо цикли аркылуу өтүшү керек.
Эгерде барабан химиялык заттарды алып жүрсө, шайкештик даяр пакет программасына таандык. Калыптоочу машина шайкештикти өзү түзө албайт. Белгиленген зат, сактоо узактыгы, экологиялык таасири жана колдонулуучу эрежелер далилдерди аныктайт.
Материалдык өзгөрүү эритиндин күчүн жылдырып, ылдый түшүшү мүмкүн. Бул парисондун шакекчелердин жана бурчтардын айланасында кандайча созулуп жатканын өзгөртө алат. Мына ошондуктан материалдык жактыруу жанаparison программалооөзүнчө долбоорлор катары башкарылбашы керек.
Паризонду шакекчелердин, ийиндердин, негиздердин жана жабуулардын айланасында куруңуз
Чоң барабан тегиз созулбайт. Ийин көктүн бир бөлүгүн басып өтөт. Төмөнкү бурч башканын үстүнөн өтөт. Шакек, базалык байланыш жана моюн аймактарынын ар бири паризондон ар кандай материалды сурайт. Бир өлүү ажырым ар бир зонага бирдей кызмат кыла албайт.
Массадан баштаңыз. Даяр барабанды, үстүнкү жаркыраганды, астыңкы жаркыраганды, моюндун сыныктарын жана башка кыркууну кошуңуз. Бул жалпы паризондук масса. Бекитилген чайырдын негизинде буйрутмаланган аккумулятордун кубаттуулугу менен салыштырыңыз. Жарыяланган максимумга так дал келүүнүн ордуна инженердик резервди калтырыңыз.
даяр барабан массасы + үстүнкү жарк + астыңкы куйругу + моюн же туткасы сыныктары + башка кыркылган материал
Андан кийин, анын узундугу боюнча паризонду карта. Бекитилген барабандагы номерленген дубал картасын колдонуңуз. Ар бир критикалык барабан жерин паризондук программадагы абалга туташтыруу. Биринчи профиль баштапкы рецепт гана. Өндүрүштүк сыноо аны ченелген дубал натыйжаларынан жаңыртуу керек.
Кош шакек зоналарды караңыз. Өтө аз материал жергиликтүү дубалды азайтат же шакек геометриясын өзгөртө алат. Өтө көп салмакты, муздатуу убактысын жана жарк этүүнү көбөйтөт. Моюндар жана жабуулар туруктуу геометрияга муктаж. Базага контакт жана таасир көрсөтүү үчүн жетиштүү материал керек. Бул максаттардын эч бири бүт барабанды оорлотуу менен чечилбейт.
Аккумулятордун разряды да маанилүү. Парисон контролдонуучу убакыттын ичинде калыпка кириши керек. Эрүү температурасы, разряддын ылдамдыгы, боштуктун кыймылы жана көктүн жакын убакыты өз ара аракеттенет. Эгерде парисон өтө узун илинип калса, анда көк жабылганга чейин sag дубал картасын өзгөртөт.
Акыркы профилди оңдоо номери менен сактаңыз. Калып инструменттерин, чайырды, температуранын белгиленген чектерин, разряддын убактысын жана үлгү дубал картасын жазыңыз. Мындай шарттар жок профилди кайра чыгаруу кыйын.
Барабан формасын жана муздатуу схемасын бир долбоор чечими катары караңыз
коомдук көк конверт гана туура текшерүү болуп саналат. Бул калыптын бир калыпта муздап, барабанды бошотуп же роботту тазалай турганын далилдебейт. Толук калыптын жыйындысын карап чыгыңыз. Манифольддорду, шлангдардын ийилчээктерин, үйлөмө жабдыктарын, кыймылдуу кыстармаларды, чымчыгыч блокторду жана көтөрүүчү пункттарды кошуңуз.
Ажырашуу линиясы жана чымчым оор паризонду башкаруу керек. Кесип ашыкча материалды кармабай ырааттуу мөөр басышы керек. Flash чөнтөктөр күтүлгөн масса үчүн орун керек. Моюн жана ылдый соккунун деталдары барабанды тартууга жана ылдый жагындагы бүтүрүү ыкмасына дал келиши керек.
Муздатуу барабандын термикалык жүгүнө ылайык болушу керек. Шакек жана жоон өткөөлдөр жылуулукту кармай алат. Кең капталдары алып салуу учурунда деформацияланышы мүмкүн. Негизги жана жабуу зоналары катуураак температураны көзөмөлдөөнү талап кылышы мүмкүн. Бардык калып үчүн бир жөнөкөй схеманы колдонуунун ордуна, ушул муктаждыктарга айланасында каналдарды долбоорлоо.
Форманы аталган муздатуу зоналарына бөлүңүз. Ар бир зонага максаттуу агым жана кирүү шартын бериңиз. Жеткиликтүү байланыштарды жана тазалоо планын камсыз кылыңыз. Сыноо учурунда, камсыздоо жана кайтаруу температурасын жазыңыз. Жалгыз басымдын көрсөткүчү жылуулук ар бир контурдан чыгып жатканын көрсөтө албайт.
Алып салуу температурасы циклдин бир бөлүгү болуп саналат. Эрте чыгаруу барабан дагы эле жумшак болуп турганда чыгарууну көбөйтүшү мүмкүн. Робот, конвейер же оператор анда шакекчелерди же мөөр беттерин бурмалай алат. Өлчөмдүү жана функционалдык далилдер менен коопсуз алып салуу шартын аныктаңыз.
Kinggle барагында 0,3 МПа жана 120 л/мин машина муздатуу-суу шилтемелери көрсөтүлгөн. Бул баалуулуктар байланышты өлчөөгө жардам берет. Алар муздаткычтын толук спецификациясы эмес. Акыркы муздатуу пакетине суунун температурасы, айлана-чөйрөнүн дизайн абалы, көктүн жылуулук жүгү, машинанын жылуулук жүгү, агымдын туруктуулугу жана суунун сапаты керек.
колдонууэкструзия үйлөтүүчү калыптын дизайн колдонмосужелдетүү, чымчып алуу, муздатуу жана бошотууну карап чыгуу. Кабыл алынган калыптын чиймесин машинанын схемасы сыяктуу эле техникалык файлга салыңыз.
Циклдин ичинде алып чыгууну, өчүрүүнү жана агып чыгууну текшерүүнү пландаштырыңыз
Калыптын цикли калып ачылганда бүтпөйт. Чоң барабан дагы деле коопсуз алып салууга жана көзөмөлдөнүп бүтүрүүгө муктаж. Бул кадамдар машина курулгандан кийин кошулса, чыныгы чыгаруу чеги болуп калышы мүмкүн.
Алып кетүү менен баштаңыз. Кармап турган жерди, барабандын температурасын, пайдалуу жүктү жана кыймыл жолун аныктаңыз. Робот калыпты, кайтаруучу жана үйлөтүүчү аппаратты тазалашы керек. Анын кармагычы жылуу шакекти эзбеши керек же энбелги панелин белгилебеши керек. Өткөрүү пункту барабанды көзөмөлсүз жылдырбастан колдоого алышы керек.
Андан кийин, ар бир кесип картага. Үстүнкү жарк, астыңкы куйрук жана моюн материалы ар кандай куралдарды талап кылышы мүмкүн. Жабылган жүздөрдү жана маанилүү өлчөмдөрдү коргоңуз. Тримдерди полдун калдыктары менен аралаштырбай чогултуңуз. Эгер процесске таза кесүү кайтып келсе, майдалагычка жана блендерге жолду көрсөтүңүз.
Суу агымын текшерүү жазуу жүзүндөгү чекти талап кылат. Сыналган тешиктерди, жабуунун абалын, басымды же вакуум ыкмасын, турукташтыруу убактысын, сыноо убактысын жана баш тартуу босогосун аныктаңыз. Ошондой эле ийгиликсиздиктен кийин эмне болорун аныктаңыз. Четке кагылган барабан анын көңдөйүнө, убакыт терезесине жана процесс жазуусуна байкоо жүргүзүүгө тийиш.
| Станция | Киргизүү | Чыгуу | Колго алуу үчүн далил |
|---|---|---|---|
| Робот чыгаруу | Жылуу калыптанган барабан | Трим станциясында колдоого алынган барабан | Тазалоо, кармап калуу белгилери, цикл убактысы жана кайталануу |
| Deflashing | Технологиялык тримдүү барабан | Таза бүткөн четтери | Cut сапаты, барабан зыян жана кыркып массасы |
| Ачылыш аяктады | Калыпталган моюндар | Жабууга даяр интерфейстер | Өлчөмдөр, беттик жана өлчөө натыйжалары |
| Ачуу сыноо | Барабан жана сыноо жабылды | Өтүп же байкоого мүмкүн болгон четке кагуу | Рецепт, натыйжа, аспаптын идентификатору жана убакыт белгиси |
| Акыркы текшерүү | Сыналган барабан | Кабыл алынган продукт же контролдонуучу баш тартуу | Салмагы, дубал картасы, өлчөмдөрү жана көрүнүшү |
Заводдогу сыноо учурунда ар бир станцияга убакыт. Калып чыгаруучу машина күтүшү мүмкүн, анткени алуучу жол узун же трим станциясы толгон. Ал кечигүүлөр кабыл алынган өндүрүшкө таандык. Алар кургак цикл номеринин артына жашырылбашы керек.
БУУнун таңгактоо бекитүүсүнөн өзүнчө машина жөндөмдүүлүгү
Kinggle өнүм барагында жарыяланган тиркемедеги барабандар 3 м жерге түшүрүү сынагынан өтүп, БУУнун сертификатын толуктай алаары айтылат. Бул дооматты көрсөтүлгөн колдонмо менен байланыштырыңыз. Аны ар бир барабанга, толтуруучу затка же базарга кепилдик катары кайра жазбаңыз.
Машина БУУнун таңгактоо белгисин бере албайт. Тиешелүү системага ылайык таңгак дизайнынын түрүнө бекитүү колдонулат. Даяр барабан, жабуулар, мазмундар же тесттик каражаттар, даярдоо, кондициялоо жана сыноо натыйжалары баары маанилүү. Долбоор өткөндөн кийин иштеп жаткан өндүрүш көзөмөлү да маанилүү.
Бириккен Улуттар Уюмунун Европалык Экономикалык Комиссиясы жарыялайтБУУнун моделдик жоболору. 24-ревизия 2025-жылы басылып чыккан. Тиешелүү улуттук же модалдык эрежелер белгилүү бир басылманы колдонушу же талаптарды кошуусу мүмкүн. Бийликти, сыноо лабораториясын жана көздөгөн базар үчүн бекитүү маршрутун ырастаңыз.
Эки далил катмарын түзүңүз. Биринчиси - машина заводунун кабыл алуу сыноосу. Бул тартиптүү клетканын макулдашылган барабанды белгилүү шарттарда иштетээрин далилдейт. Экинчиси - таңгактын дизайн түрүн сыноо. Бул колдонулуучу программага каршы даяр таңгак далилдейт. Бири экинчисин алмаштырбайт.
Машина сыноо учурунда, кийинчерээк сыноону колдогон функцияларды өлчөңүз. Таза массаны, атуу массасын, дубал картасын, жабуунун өлчөмдөрүн, шакек геометриясын, агып чыгуунун натыйжасын жана процесстин жөндөөлөрүн жазыңыз. Белгиленген үлгүлөрдү сактоо. Бул таңгактоо сыноо командасына байкоого боло турган баштапкы топту берет.
Продукцияны текшерүү ниети жөнүндө көбүрөөк маалымат алуу үчүн, Kinggle'тин учурдагысын колдонуңузхимиялык барабанды түшүрүү боюнча колдонмо. Бул макаланы өндүрүш клеткасына буруңуз. Бул бөлүү сатып алуучуларга бир эле нерсени айткан эки баракты окубастан машина интеграциясынын жообун же тестирлөөнүн жообун табууга жардам берет.
Чыныгы өндүрүштүк окуялардан кабыл алынган продукцияны эсептеңиз
Продукт баракчасы аталган колдонмо үчүн саатына 17ден 20га чейин барабандарды жарыялайт. Бул пайдалуу пландаштыруу маалымдамасы. Бул башка барабан үчүн кепилденген чен эмес. Салмагы, дубал картасы, чайыр, көк муздатуу, алып чыгуу жана текшерүү натыйжасын өзгөртө алат.
Убактылуу чуркоо менен баштаңыз. Ар бир калыптандыруу окуясын эсептеп. Андан кийин ар бир барабанды кабыл алынган, четке кагылган же сыноону күтүп жаткан катары классификациялаңыз. Ар бир аялдаманы жана анын себебин жазыңыз. Өндүрүштү башкара турган сапат планын колдонуңуз.
кабыл алынган барабандар ÷ байкалган өндүрүштүк мүнөт х 60
Ошондой эле жалпы материалдык керектөөлөрдү эсептөө. Саатына окуяларды калыптандыруу менен жалпы паризондук массаны көбөйтүңүз. Даяр барабандын салмагын каталогдук көрсөткүчкө көбөйтпөңүз. Бул жарлык жарк этпейт, четке кагат, баштапкы материалды жана башка процесстик жоготууларды.
гросс парисондук масса x калыптандыруу окуялары саатына
Биринчи өтүү кирешесин кайра иштетүүдөн же кайра сыноодон бөлүңүз. Ачуу станциясы иштебей калган жана кийинчерээк жабылгандан кийин оңдолуп кеткен барабан окуялар журналынан жок болбошу керек. Себеби маанилүү. Ал калыптоо, бүтүрүү, жабуу монтаждоо же сыноочуга ишарат кылышы мүмкүн.
Муздатуу көбүнчө циклди көзөмөлдөйт. Эгер кошумча бир нече секунд шакек геометриясын коргосо, ал убакыт кабыл алынган ченге кирет. Сүйрү моюнчаларды же туруксуз өлчөмдөрдү жараткан тезирээк чыгаруу өндүрүмдүүлүктүн жогорулашы эмес.
Калыбына келтирүү жана ылдый агым балансын ачуу үчүн жетиштүү узак чуркоо колдонуңуз. Башында жана аягында машина орнотууларын жазыңыз. Theцикл боюнча жол көрсөткүчэкструзияны калыбына келтирүү, калыптандыруу, муздатуу жана иштетүүнү кантип ажыратууну түшүндүрөт. Theэнергетикалык жолКабыл алынган барабандагы күч жана энергия эмне үчүн белгиленген өлчөө чегине муктаж экенин түшүндүрөт.
Пайдалуу акыркы KPI топтому саатына кабыл алынган барабандарды, биринчи жолу өтүү кирешесин, кабыл алынган барабанга друтсо килограммды, барабандагы трим килограммды, эсептелген токтоп калууларды жана кабыл алынган барабанга энергияны камтыйт. Ар бир санга макулдашылган баштоо жана токтотуу эрежеси керек.
Чокулардын айланасында фабриканын чек арасын пландаштырыңыз, кирүү жана жылуулукту жок кылуу
Коомдук машина өлчөмдөрү 9,5 4,1 6,5 м. Бул куту орнотуу мейкиндиги эмес. Операторлор, калыптарды алмаштыруу, аянтчалар, шкафтар, түтүктөр, конвейерлер жана кароолдор андан тышкары. Чатыр да тургузууга жана тейлөөгө мүмкүндүк бериши керек.
Жабдуулардын схемасы менен баштаңыз. Бурамалар жана гидравликалык тетиктер үчүн тейлөө тартуу мейкиндигин кошуңуз. Жүк ташуучу же сактоочу жайдан пластинкаларга чейин калыптын жолун белгилеңиз. Ар бир пунктта кран же жүк көтөргүчтүн кубаттуулугун текшериңиз. Чыгарылган ысык барабандар менен жаркылдаган жерлерди көрсөтүңүз.
Кысылган абага машина туташтыргычында басым жана агым керек. Kinggle 0,8 МПа жана 1,8 м³/мин чыгарат. Компрессордук бөлмө линиядагы жоготууларды, башка колдонуучуларды, эң жогорку суроо-талапты, кабылдагычтын көлөмүн жана абаны тазалоону эсепке алышы керек. Үлөө процесси да макулдашылган абанын сапатын талап кылат.
Муздатуу үчүн туруктуу температура жана агым керек. Жалпыга ачык баракчада 0,3 МПа жана 120 л/мүнөт көрсөтүлгөн. Көк, гидравлика жана башка керектөөчүлөрдү бөлүп турган жылуулук жүктөө барагын сураңыз. Жергиликтүү чөйрөнүн абалы жана суунун сапаты үчүн муздаткычтын же муздаткыч мунаранын өлчөмүн түзүңүз.
Электрдик пландоо туташкан жүктү, чыңалууну, жыштыкты, кабелдик трассаны, коргоону жана трансформаторду текшерүүнү талап кылат. Барактын 70-80 кВт "орточо энергия керектөө" сабы кубаттуулукка шилтеме болуп саналат. Бул барабанга орнотулган жүк жана энергия эмес.
Толук карап чыгууүйлөп калыптандыруунун пайдалуу планымашина жана көмөкчү берүүчүлөр менен. Ар бир камсыздоо шарттарын жана чектерин техникалык келишимге киргизиңиз.
Бир барабан лотунан кийин кабыл алуу сыноосун өткөрүңүз
Заводдун кабыл алуу сынагында бекитилген барабан чиймесин, калыпты жана материалды колдонуу керек. Эгерде өндүрүш чайыры жок болсо, алмаштырууну жана натыйжанын чектерин документтештириңиз. Кургак машинанын кыймылын продуктуну кабыл алуу сыноосу деп атабаңыз.
Иш сапарынын алдында тесттин планын макулдашып алыңыз. Аспаптарды, үлгү өлчөмүн, иштөө узактыгын жана кабыл алуу чектерин атаңыз. Аялдамалар кандайча саналаарын чечиңиз. Иштөө учурунда кайсы орнотуулар өзгөрүшү мүмкүн экенин жана өзгөртүүгө ким уруксат берерин аныктаңыз.
- Курулушун текшерүү.Келишимге каршы толук KGB200L/LP моделин, экструдерлерди, башты, контролерду, кысгычты, роботту, түбүн үйлөп, кайтарууну жана буйрутма жардамчыны текшериңиз.
- Калибрлөө жана утилиталарды текшерүү.Аспаптын идентификаторлорун жазыңыз. Машинанын чегинде кубаттуулукту, абаны жана муздатуу шарттарын ырастаңыз.
- Бекитилген материалды жүктөө.Чайырдын классын, лотун, түсүн, кошумчасын жана кайра майдалоочу рецептти жазыңыз. Белгиленген жеткирүү жолу менен жүрүңүз.
- Процессти турукташтыруу.Расмий чуркоодон мурун кайталануучу эрүү шарттарына, аккумулятордун калыбына келтирилишине, разряддын жүрүм-турумуна, муздатууга жана алып чыгууга жетишиңиз.
- Баштапкы рецептти тоңдуруңуз.Температураны, ылдамдыкты, паризондук профилди, убакытты, басымды жана ылдый агым жөндөөлөрүн бир версия номери менен сактаңыз.
- Макулдашылган терезени иштетиңиз.Калыпталган, кабыл алынган жана четке кагылган барабандарды санаңыз. Ар бир аялдаманы узактыгы жана себеби менен жазыңыз.
- Үлгү планын өлчөө.Массасын, өлчөмдөрүн, дубал картасын, шакек жана моюндун геометриясын, кыркуунун сапатын, сырткы көрүнүшүн жана агып чыгуунун натыйжасын текшериңиз.
- Төмөнкү балансты текшерүү.Робот, кыркуучу, сыноочу жана конвейерлер кооптуу топтоосуз калыптоо ылдамдыгын кармай аларын ырастаңыз.
- Ар бир четтөөнү жабуу.Жыйынтыгын, ээсин жана кайра сыноо ыкмасын жазыңыз. Жалпы “сыноодон өттү” деген билдирүүдө ачык маселени жашырбаңыз.
Үлгүлөрдү башынан, ортосунан жана аягынан сактаңыз. Ар бир барабанды убакыт, рецепт жана натыйжа менен белгилеңиз. Сыноо отчету менен дубал картасын жана агып чыгуу рекордун сактаңыз. Бул заводго барууну кийинчерээк ишке киргизүүгө жана көйгөйлөрдү оңдоого жардам бере турган далилге айлантат.
Бекитилген үлгүлөрдү жана алардын этикеткаларын сүрөткө тартыңыз. Өчүрүү алдында акыркы рецептти экспорттоо. Отчет ошондой эле четке кагууга түрткү бербеген чечилбеген байкоолорду санап чыгышы керек. Бул маалыматтар сайт командасына орнотуудан кийин так өчүрүү чекити берет.
Функционалдык пакеттин тесттери, эгерде метод макулдашылган болсо, машина долбоорунун жүрүшүндө күбө болушу мүмкүн. Бирок формалдуу дизайн түрүн бекитүү башка жерде болушу мүмкүн. Ал отчетторду өзүнчө сактаңыз. Ар бир отчёт эмнени далилдей турганы так көрсөтүлүшү керек.
Kinggle сатуу процесси текшерүү, тестирлөө жана тестке кошулууга чакырууну камтыйт. Бул мүмкүнчүлүктү колдонуңузЗаводдо кабыл алуу сынагынын колдонмосу. Жеткирилгенден кийин, орнотулган утилиталар жана жергиликтүү материал системасы менен аныкталган сайтты кабыл алууну кайталаңыз.
KGB200L/LP клеткасы үчүн тырмакчага даяр RFQ түзүңүз
Пайдалуу суроо жеткирүүчүгө бүт өндүрүш жолун текшерүүгө мүмкүндүк берет. Барабан файлынан баштаңыз. Эгер мүмкүн болсо, чиймени, сүрөттөрдү жана физикалык үлгүнү кошуңуз. Продукт 200L, 220L же сунуш кылынган класстын ичинде башка өлчөм экендигин айтыңыз.
Таза калыптанган салмагын, брутто сметасын жана номерленген дубал картасын бериңиз. HMWHDPE классын, түсүн, кошумчаларын жана кайра майдалоо эрежесин атаңыз. Мазмуну, жабуу системасы, химиялык туруктуулук талабы жана тиешелүү пакет сыноолорун айтыңыз.
Саатына кабыл алынган барабандар катары чыгарууну аныктаңыз. Жылдык көлөмдү, нөөмөт схемасын жана пландаштырылган алмаштырууну кошуңуз. Чыгарууну, кыркууну, ачууну, агып чыгууну текшерүүнү, текшерүүнү, маркировкалоону жана паллетизациялоону сүрөттөп бериңиз. Kinggle кайсы буюмдарды цитата кылышы керектигин жана сатып алуучу кайсынысы менен камсыз кыларын белгилеңиз.
Завод маалыматтарын тиркеңиз. Чыңалуу, жыштык, кысылган аба сыйымдуулугу, муздатуу булагы, айлана-чөйрө диапазону, бийиктик, имараттын бийиктиги, крандын кубаттуулугу жана жеткиликтүү кабат планы кирет. Тандалган машина багытын жана барабан агымын кошуңуз.
Толук KGB200L/LP конфигурациясы менен жазуу жүзүндө жооп сураңыз. Ал көктүн конверттерин, экструдер жана баштын архитектурасын, аккумулятордун негизин, коммуналдык кызматтарды, көмөкчү тизмени, макетти, кабыл алуу планын жана маалыматтарды тапшырууну камтышы керек. Жалгыз сүрөттөмө катары "стандарттык конфигурацияны" кабыл албаңыз.
Акыркы чечим ар бир маанилүү барабан талабын машинанын өзгөчөлүгүнө же сыноосуна туташтырыш керек. Эгерде бир талаптын ээси жок болсо, аны буйрутма чыгарганга чейин жабыңыз. Эгер сиз дагы эле файлдарды чогултуп жатсаңыз, Kinggle's колдонуңузжүктөө борборужанамашина видеолоружеткиликтүү шилтемелер үчүн. Андан кийин башкарылуучу долбоордун пакетин жөнөтүүбайланыш формасы.
Көп берилүүчү суроолор
Бул жооптор конфигурацияны же кабыл алуу планын көбүнчө өзгөрткөн сатып алуу суроолорун камтыйт. Алар машинанын шилтемеси катары учурдагы Kinggle продукт барактарын колдонушат. Долбоордук документтер акыркы тартипти көзөмөлдөөгө тийиш.
KGB200L/LP кандай буюмдарды жасоого арналган?
Kinggle KGB200L/LPти 220L кош шакектүү көк химиялык барабандар үчүн 250L классындагы адистештирилген машина катары жайгаштырат. Башка барабан дагы деле жалпы паризондук масса, көктүн туурасы, дубалдын бөлүштүрүлүшү, жабылышы, муздатуу, алып чыгуу жана талап кылынган пакет сыноолорун текшерүүгө муктаж.
300 даана/саат машина саатына 300 химиялык барабан чыгарат дегенди билдиреби?
Жок. Продукт таблицасында кургак цикл катары 300 даана/саат белгиленет. Ошол эле бетте анын аталган химиялык-барабан колдонуу үчүн саатына 17 20 даана жарыялайт. Акыркы кабыл алынган продукция өндүрүш калыптары, чайыр, муздатуу, автоматташтыруу жана сапат планы менен далилдениши керек.
KGB200L/LP 15 кг даяр барабан жасай алабы?
Баракта 12-15 кг даяр барабан маалымдамасы жана 18 кг PE аккумуляторунун салмагы маалымдамасы келтирилген. Гросс паризондук массага ошондой эле флеш жана башка кыркуулар кирет. Баш конфигурациясын тоңдурардан мурун толук масса балансын, чайырдын негизин, резервдик жана дубал картасын ырастаңыз.
KGB200L/LP KGB200L эле машинабы?
Жок. Kinggle аларды байланыштуу, бирок айырмаланган конфигурациялар катары жарыялайт. KGB200L/LP баракчасында эки 100 мм бурамалар, эки катмарлуу сүрөттөмө жана 39 т машинанын салмагы көрсөтүлгөн. KGB200L бетинде бир 120 мм бурама жана 36 т машинанын салмагы көрсөтүлгөн.
Бул машинаны сатып алуу барабандарга БУУнун сертификатын береби?
Жок. Машина БУУнун таңгактоо белгисин бербейт. Тиешелүү эрежелерге ылайык текшерүүдөн өткөн таңгак конструкциясынын түрүнө бекитүү колдонулат. Даяр барабан, жабуулар, арналган мазмун же сыноо каражаты, даярдоо, сыноо натыйжалары жана уланып жаткан өндүрүш бардык нерсени көзөмөлдөйт.
KGB200L/LP баасын алуу үчүн эмнени жөнөтүшүм керек?
Барабан чиймесин, сүрөттөрдү, үлгүнү, өлчөмдөрдү, тешиктерди, таза салмакты, дубал картасын, HMWHDPE классын, трим сметасын, жабууларды, мазмунду, сыноолорду, кабыл алынган чыгаруу максатын, ылдыйкы агымдын көлөмүн жана фабриканын коммуналдык кызматтарын жөнөтүңүз. Ошондой эле талап кылынган катмар структурасын жана автоматташтыруу чектерин айтыңыз.
Бир бекитилген барабанды толук машинанын спецификациясына айлантыңыз
Кинглге барабан чиймесин, материалды, дубал картасын, жабууларды, сыноо планын, чыгаруу максатын жана фабриканын коммуналдык кызматтарын жөнөтүңүз. Андан кийин инженердик топ KGB200L/LP конфигурациясын, калыпты, көмөкчү жана кабыл алуу чөйрөсүн ырастай алат.
