Үч негизгиүйлөмө станоктордун түрлөрүэкструзия менен үйлөтүүчү калыптоо (EBM), инжектордук үйлөтүү (IBM) жана инъекциялык стрейчтүү калыптоо (ISBM). EBM кичинекей бөтөлкөлөрдөн 2000 литрлик резервуарларга чейин эң кеңири спектрди камтыйт жана кичинекей тетиктер үчүн үзгүлтүксүз машиналарга жана чоңдор үчүн аккумулятордук машиналарга бөлүнөт. IBM так моюндары бар кичинекей бөтөлкөлөрдү жасайт. ISBM тунук PET бөтөлкөлөрдү жасайт. Сиздин продукт түрүн чечет. Аны төмөнкү таблицадан табыңыз.
Ар бир көңдөй пластикалык буюм үч машина үй-бүлөнүн биринен чыгат. Туурасын тандаңыз, ошондо сиздин линияңыз көп жылдар бою арык иштейт. Туура эмес тандаңыз, эч кандай жөндөө сизди сактап кала албайт.
Сатып алуучулар көп жума башаламан изилдөөлөрдөн кийин бизге келишет. Көпчүлүк макалалар үч түрүн тизмелеп, ар бирин эки сүйлөм менен сүрөттөп, токтойт. Эч ким суб-түрлөрдү түшүндүрбөйт - жана чоң контейнерлер үчүн суб-түр чыныгы чечим болуп саналат.
Бул колдонмо муну оңдойт. Биз экструзиялык үйлөмө машиналарды курабыз, ошондуктан ал үй-бүлөнү ичинен билебиз. Калган эки түр үчүн биз сизге алар эмнени жакшы аткарарын жана качан башка жактан, анын ичинде бизден алыс издөө керектигин айтабыз.
Үч негизги түрү бир караганда
| EBM | IBM | ISBM | |
|---|---|---|---|
| Бул кантип иштейт | Түтүктү (паризонду) чыгарып, калыпка салып үйлөтөт | Преформаны сайып, анан үйлөтөт | ПЭТ преформасын сайып, сунуп, үйлөтөт |
| Өлчөм диапазону | Эң кенен - 2000 литрге чейин кичинекей бөтөлкөлөр | Кичинекей - адатта 1 л аз | Чакандан ортого чейин - суу жана суусундук бөтөлкөлөрү |
| Кол коюу күчү | Чоң бөлүктөрү, туткалары, көп катмарлуу дубалдары | Так моюндар, эч кандай кыркылган сыныктары | Тунук, күчтүү, жеңил ПЭТ бөтөлкөлөр |
| Типтүү материалдар | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | ПЕТ |
| Типтүү продуктылар | Джерри банкалар, барабандар, IBC цистерналары, күйүүчү май бактары, оюнчуктар | Таблеткалардын бөтөлкөлөрү, косметикалык банкалар, тамчылаткычтар | Суу, сода, шире, жегич май бөтөлкөлөрү |
Экструзиялык үйлөп калыптоо (EBM)
Экструзиялык үйлөтүүчү машина пластикти эритип, аны паризон деп аталган көңдөй түтүкчө түртүп, андан кийин түтүктүн айланасындагы калыпты жаап, аны аба менен үйлөтөт. Пластмасса калыптын формасын алат, муздайт жана сыртка чыгат.
EBM башка эки түргө караганда көбүрөөк өнүмдөрдү камтыйт. Ал туткаларды (жерри банкаларына орнотулган түрү), көп катмарлуу дубалдарды жана башка эч бир процесс жете албаган өлчөмдөрдү кармайт. Ал ошондой эле салыштырылуучу бөлүктөр үчүн үчөөнүн эң арзан шаймандарын иштетет.
Үй-бүлө эки бутакка бөлүнөт жана бул бөлүнүү көпчүлүк сатып алуучулар түшүнгөндөн да маанилүү. Биз аларды тереңдетип салыштырып көрдүкаккумулятор vs үзгүлтүксүз жетек— Бул жерде кыска версия.
Үзгүлтүксүз экструзия машиналары
Үзгүлтүксүз машиналар паризонду тынымсыз сыртка чыгарып, калыптар аны кармап калуу үчүн киришет. Алар чоң көлөмдөгү кичинекей идиштерде — бөтөлкөлөр, күнүмдүк химиялык таңгактар, болжол менен 15 литрге чейин идиштер менен айырмаланат.
Биздин диапазондо эки курулуш бар. Калып жылдыргыч машиналар 40тан 165 кНга чейин кысуу менен 2–15 л көтөрөт. Ийри кол машиналары ылдамдыкты жана 5-30 L бөлүктөрү үчүн 1-6 катмар ко-экструзияны кошот. карап чыгууүзгүлтүксүз машина диапазонутолук курамы үчүн.
Аккумулятордук (сактоочу баштык) машиналар
Аккумулятордук машиналар эритмелердин толук зарядын сактоочу цилиндрге чогултуп, андан кийин аны бир ылдам ок менен өчүрүшөт. Бул ылдамдык тартылуу күчү созулуп, жукартуудан мурун чоң паризонду түзөт. Чоң бөлүктөрдүн башка жолу жок.

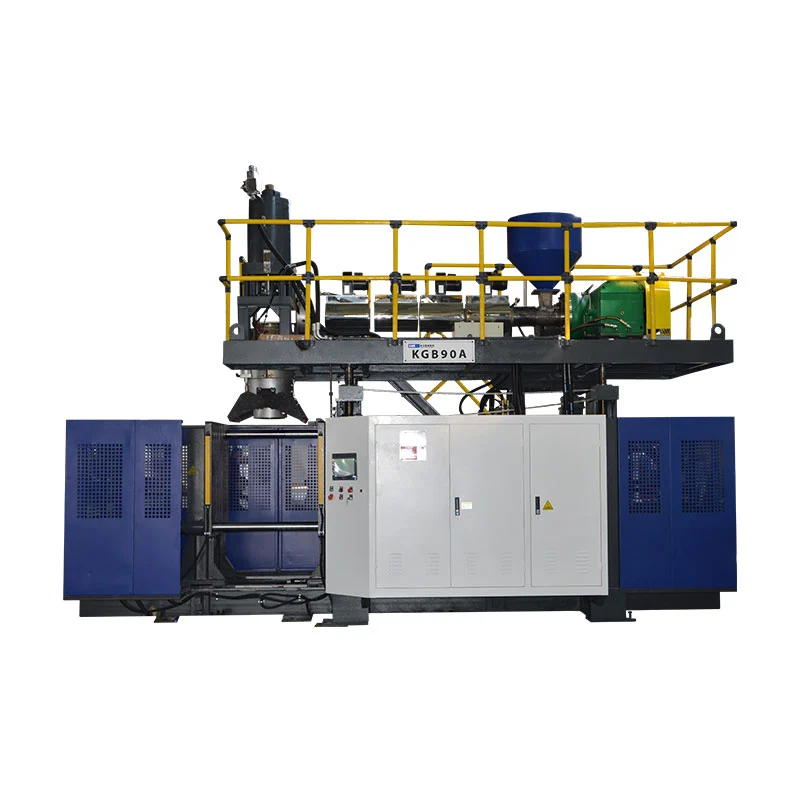

Чыныгы сандар масштабды көрсөтөт. БиздинKGB80A215 кН кысуучу жана 5 л аккумулятору бар 30 л барабандарды жасайт. Үч цилиндрKGS1000L-IBC1000 кН кысуучу жана кош 100 мм бурамалар менен 1000 L IBC цистерналарын жасайт. Theаккумулятор диапазону2000 л контейнерлерде жана 1800 кН.
Инжектордук формалоо (IBM)
Инжектордук үйлөмө машина бир машинада эки кадам менен иштейт. Биринчиден, ал даяр мойну менен катуу preform injection-форма. Андан кийин ал ысык преформаны сокку станциясына өткөрүп, денени үйлөтөт.
Төлөм тактык болуп саналат. Мойну инъекциялык формада чыгат, андыктан жиптер жана пломбалуу беттер ар бир октун так өлчөмдөрүнө тийет. IBM ошондой эле эч кандай чымчым сыныктарын чыгарбайт, анткени эч нерсе кесилбейт.
Соода көлөмү болуп саналат. IBM кичинекей идиштерге ылайыктуу, адатта бир литрден төмөн - таблетка бөтөлкөлөрү, косметикалык банкалар, тамчылатуучу бөтөлкөлөр. туткасы же реалдуу көлөмү менен бардык нерсе үчүн, EBM алат. Kinggle EBMге басым жасайт; эгерде сиздин продуктуңуз 100 мл фарма бөтөлкө болсо, IBM адиси сизге жакшыраак кызмат кылат жана биз муну айтабыз.
Injection stretch үйлөмө калыптоо (ISBM)
Инъекциялык стрейч менен үйлөтүүчү машина сиз ичкен таза PET бөтөлкөлөрдү жасайт. Ал ПЭТ преформасын ысытып, аны узунунан таякча менен сунуп, ошол эле учурда сыртка үйлөтөт. Бул эки багыттагы созуу полимер чынжырларын тегиздейт.
Тегиздөө - бул сыйкыр. Бул ПЭТке айнек сыяктуу тунук, күч жана жеңил салмак берет — сода бөтөлкөсү бир нече ондогон граммга чейин басымдагы карбонацияга туруштук берет.
ISBM эки орнотууда иштейт. Бир тепкичтүү машиналар преформаны бир станокто калыптайт жана үйлөтөт, ал кичинекей чуркоолорго жана ыңгайлаштырылган формаларга туура келет. Эки этаптуу линиялар преформаларды өзүнчө сатып алат же калыптайт жана аларды жогорку ылдамдыкта үйлөтөт — массалык суусундуктарды чыгаруунун стандарты. PET суусундуктары ЭБМде эмес, бул жерде жашайт.
Сиздин продуктуну кайсы машина түрү түзөт?
Окурмандар процесс эмес, продукт менен келишет. Ошентип, үстөлдү которуп. Сол жактагы продуктуңузду таап, оң жактагы машинаңыздын түрүн окуңуз.
| Сиздин продукт | Машина түрү | Неге |
|---|---|---|
| PET суу / сода бөтөлкө | ISBM | Stretch PET так жана күч берет |
| Таблетка бөтөлкө, косметикалык банка | IBM | Так мойнуна, эч кандай трим сыныктары |
| Кир жуугуч / шампунь бөтөлкөсү | ЭБМ — үзгүлтүксүз | Ыкчам циклдер, туткалар, түстөр, көрүү тилкелери |
| Джерри банкасы (1–15 л) | ЭБМ — үзгүлтүксүз | Камтылган туткалары, жогорку өндүрүш |
| Химиялык барабан (30–250 л) | ЭБМ — аккумулятор | Оор парисон сакталган ок керек |
| IBC танкы (1000 л) | ДМ — аккумулятор, 3-цилиндр | Бул чоң бир паризонго гана жол |
| Автоунаа күйүүчү май багы | ДМ — аккумулятордук, көп катмарлуу | Алты кабаттуу дубал күйүүчү май бууларын блоктойт |
| Суу сактагыч, байдарка, жол тосмосу | ЭБМ — аккумулятор | Биздин карагыласокку жана айлануучу калыптоосалыштыруу |
Дагы бир айры ушулардын баарынын үстүндө отурат. Эгерде сиздин бөлүгүңүз көңдөй эмес, катуу болушу мүмкүн болсо, биздин макаланы окуңузүйлөп калыптоо vs инъекциялык калыптообиринчи жетектөө.
Түрү боюнча сатып алуулар
Машинанын түрү процессти эле эмес, инвестицияңыздын формасын белгилейт. Сатып алуу боюнча менеджерлер кандайдыр бир үйлөтүүчү машина өндүрүүчүсүнөн цитата сураардан мурун төрт факторду таразалап алышы керек.
Баанын структурасы.EBM ичинде контейнердин өлчөмү, кысуу күчү, станциялардын саны жана катмарлардын саны менен баа таразалары. Бөтөлкө машинасы жана IBC линиясы чоңдук тартиби менен айырмаланат. Эч бир чынчыл жеткирүүчү сиздин бөлүгүңүздү көргөнгө чейин бааны айтпайт - наркы машина моделине жана өндүрүш талаптарына жараша болот.
Энергияны керектөө.Машинанын өлчөмү менен энергетикалык тараза. Биздин каталогдо реалдуу орточо көрсөткүчтөр келтирилген: 2 L машинада 12–18 кВт, 30 L KGB80Aда 27–37 кВт, IBC линиясында 110–150 кВт. Ар бир жеткирүүчүдөн бир эле көрсөткүчтү сураңыз, анан бир саатка эмес, бүтүргөн бөлүккө энергияны салыштырыңыз.
Жеткирүү убактысы жана сатуудан кийинки.Чоң бажы машиналары стандарттык бөтөлкө машиналарына караганда көбүрөөк убакытты талап кылат. Машинаны ким орноткондугун, операторлоруңузду ким үйрөтөрүн жана запастык бөлүктөрүңүздүн өлкөңүзгө кандай ылдамдык менен жеткирилгенин сураңыз. Колдоосу жок машина - бул аталыш тактасы менен келечектеги көйгөй.
Жеткирүү тереңдиги.Өндүрүүчүнүн канча инженери бар экенин жана машинанын ичинде кайсы компоненттин маркалары отурганын сураңыз. Kinggle Mitsubishi PLCs, MOOG servo control жана OMRON жана Schneider electrics менен курат жана аларды ачык тизмектейт. Компоненттик баракчаны жашырган жеткирүүчүнүн себеби бар.
Биринчи жолу сатып алуучулар үч ката кетирет
Товардын ордуна баасы боюнча түрүн тандоо.Туура эмес типтеги арзаныраак машина нөлдүк сатылуучу тетиктерди түзөт. Адегенде түрүн бекитиңиз. Экинчи баасын сүйлөшүү.
EBM суб-түрүнө көңүл бурбоо."Экструзия машинасы" спецификация эмес. Үзгүлтүксүз машина 60 л барабанды түзө албайт, ал эми чоң көлөмдөгү аккумулятор энергияны бөтөлкөлөргө коротот. Биздинбеш кадам тандоо колдонмоөлчөө математикасы менен жүрөт.
Кемчилик сүйлөшүүнү өткөрүп жиберүү.Ар бир түрү өз жолу менен ишке ашпай калат жана машинанын спецификациясы канчалык көп учурда чечет. Өлчөмү аз кысуу ар бир кадрга жарк берет. Кол коюудан мурун биздин кемчиликтерди жоюу боюнча колдонмобузду окуп чыгыңыз жана камсыздоочудан машина ар бир мүчүлүштүктүн кантип алдын ала турганын сураңыз.
Көп берилүүчү суроолор
Формалоочу станоктордун негизги түрлөрү кайсылар?
Үч негизги типтеги үйлөмө машиналар экструзия үйлөтүү (EBM), инжектордук үйлөтүүчү калыптоо (IBM) жана инжектордук стрейч формалоо (ISBM) болуп саналат. EBM продукциянын кеңири спектрин камтыйт жана чакан контейнерлер үчүн үзгүлтүксүз машиналарга жана барабандар жана IBC танктары сыяктуу чоң тетиктер үчүн аккумулятордук машиналарга бөлүнөт. IBM так моюндары бар кичинекей бөтөлкөлөрдү жасайт. ISBM тунук PET бөтөлкөлөрдү жасайт.
Экструзия менен инъекциялык форманын ортосунда кандай айырма бар?
Экструзия менен үйлөтүүчү форма эриген пластиктен көңдөй түтүктү түзөт, андан кийин аны калыптын ичине үйлөтөт. Инъекциялык формада формага биринчи инъекциялык калыптар даяр мойну бар катуу форманы түзөт, андан кийин преформаны акыркы формасына үйлөтөт. EBM бөтөлкөлөрдөн 2000 литрлик резервуарларга чейин эң кеңири өлчөмдөрдү колдонот. IBM фармацевтикалык контейнерлер сыяктуу моюндун так өлчөмдөрүн талап кылган кичинекей бөтөлкөлөргө ылайыктуу.
Барабандар жана IBC цистерналары сыяктуу чоң контейнерлер үчүн үйлөтүүчү машинанын кайсы түрү эң жакшы?
Аккумулятордук (сактоочу баштык) экструзиялык үйлөмө машиналар чоң идиштерди жасайт. Аккумулятор эритменин толук зарядын сактайт, андан кийин аны тез күйгүзөт - оор парисон өз салмагынын астында чоюлуп, ичкериле электе. Kinggle аккумулятордук диапазону 20 литрлик машиналардан 1000 литрлик IBC цистерналары жана 2000 литрлик контейнерлер үчүн үч цилиндрлүү системаларга чейин иштейт.
ПЭТ суу бөтөлкөлөрүн үйлөтүүчү машинанын кандай түрү жасайт?
Injection stretch blow formding (ISBM) машиналары тунук PET суусун жана суусундук бөтөлкөлөрүн түзөт. Процесс ысытылган преформаны үйлөп жатканда узунунан созулат, бул полимерди тегиздеп, ПЭТке анын тунуктугун жана күчүн берет. Эки этаптуу ISBM, анда преформалар өзүнчө калыпка салынып, кийинчерээк үйлөтүлөт, жогорку көлөмдөгү суусундуктарды өндүрүүдө үстөмдүк кылат.
Калыбына келтирүүчү машина канча турат?
Баасы машинанын түрүнө жана спецификациясына жараша болот. Экструзиялык формада, контейнердин өлчөмү, кысуу күчү, станциялардын саны, катмарлардын саны жана машинанын айланасындагы автоматташтырылган баа таразалары. Кичинекей бөтөлкө машинасы жана 1000 литрлик IBC линиясы чоңдук тартиби менен айырмаланат. Чыныгы санга эң тез жол - бул сиздин бөлүктүн көлөмүнө, материалына, дубалдын калыңдыгына жана максаттуу чыгарууга негизделген цитата.
Продуктуңузду билесизби, машинаны билбейсизби?
Эгер сиз өндүрүш линияңыз үчүн үйлөтүүчү машинаны баалап жатсаңыз, биздин инженердик команда сизге продуктунун өлчөмүнө, материалына жана өндүрүш максаттарына жараша туура түрүн жана конфигурациясын ырастоого жардам берет. Бөлүктүн чоо-жайын жөнөтүңүз, биз белгилүү бир сунуш менен жооп беребиз, анын ичинде сиздин продукт биз курбаган машинага таандык болсо, чынчыл жолдомо. 2002-жылдан бери экструзиялык үйлөмө машиналарды куруу, командада 15 инженер бар.
Сиздин продуктуңузга кайсы машина туура келерин сураңыз →Үч түрү, бир эреже: продукт машинаны тандайт. ПЭТ бөтөлкөлөр ISBMге кетет. Так кичинекей моюндар IBMге барат. Калганынын баары - шампунь бөтөлкөлөрүнөн баштап 2000 литрлик бактарга чейин - экструзиялык үйлөтүүчү формага таандык.үзгүлтүксүзжанааккумулятормашиналар. Издөө таблицасында өнүмүңүздү таап, андан кийин машинанын өлчөмүн аныктаңызтандоо колдонмосу.
